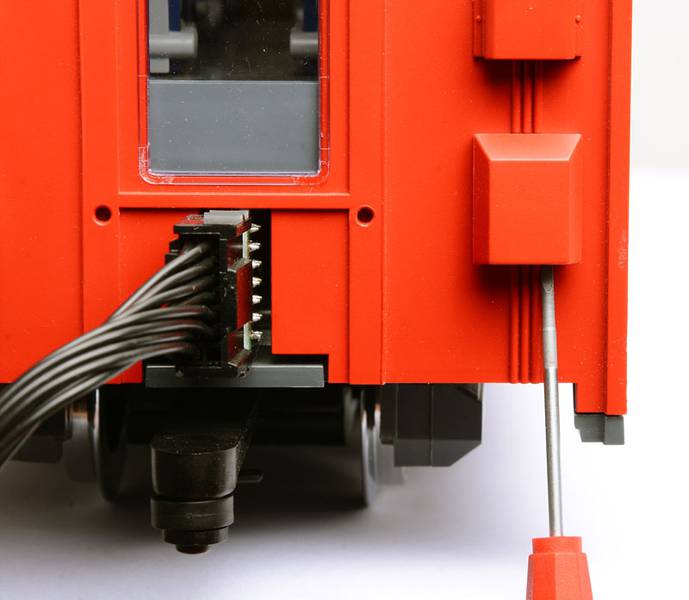

Demontieren Sie das Gehäuse des Mittelwagens gemäß der Bedienungsanleitung. Achtung! Unter den beiden unteren Kabelabdeckungen befinden sich nicht dokumentierte Schraubverbindungen. Die Abdeckungen vorsichtig mit einem kleinen Schraubendreher abhebeln – danach die 4 Schrauben (2 auf jeder Seite) herausdrehen.

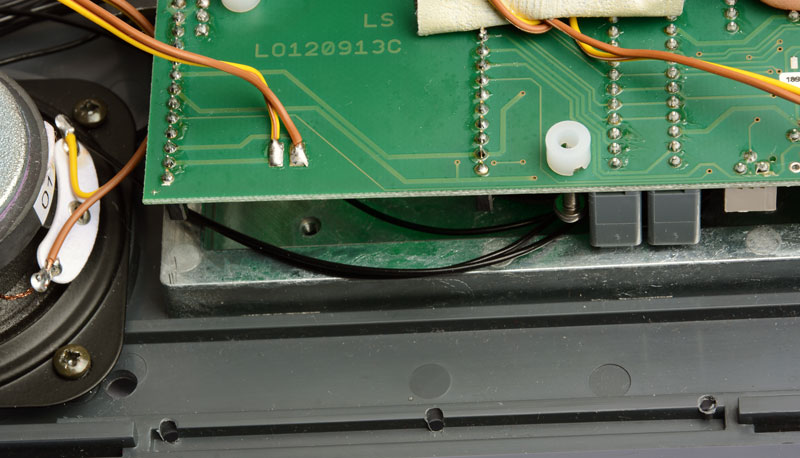

Löten Sie an der Unterseite der Hauptplatine die Lautsprecherkabel an. Hier sind bereits 2 Lötpads vorgesehen.

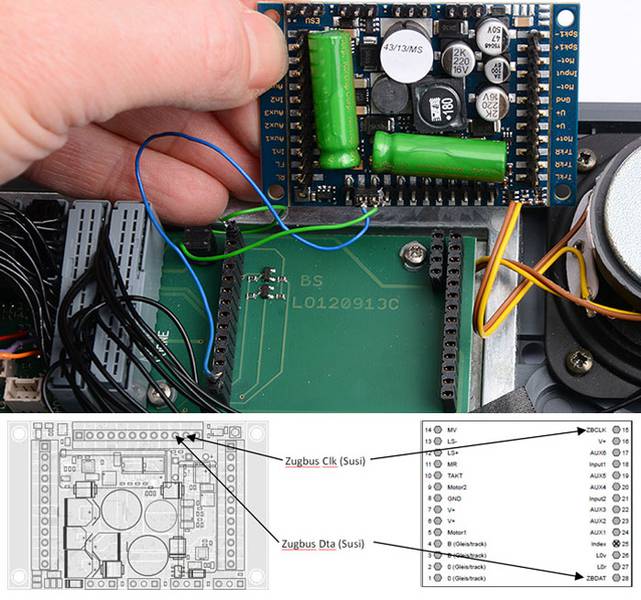

Verbinden Sie nun die beiden Stifte (Zugbus Clk + Zugbus Dta) mit den entsprechenden Anschlüssen der Hauptplatine (Pin 15 + 28) wie in der nachstehenden Grafik zu sehen.

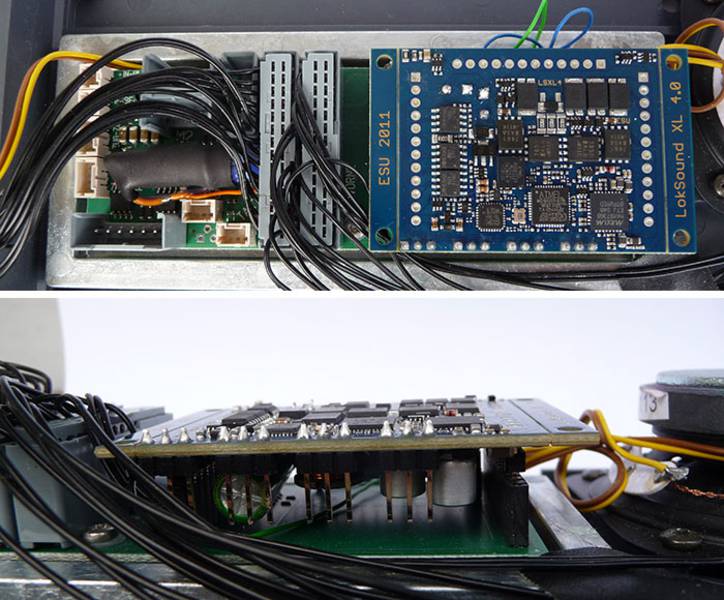

Stecken Sie nun den Decoder mittig in die Schnittstelle der Lok Ein. Pin 1 + 14 auf der Hauptplatine werden nicht benötigt. Die Gleisanschlüsse (TrkL + TrkR) müssen in Richtung des Lautsprechers zeigen.

Achten Sie unbedingt auf den korrekten Einbau des Decoders. Aufgrund der Konstruktion der Basisplatine kann der Der Decoder leider versetzt eingesteckt werden. Dies würde u. U. zur Zerstörung des Decoders bzw. der Lokplatine führen.

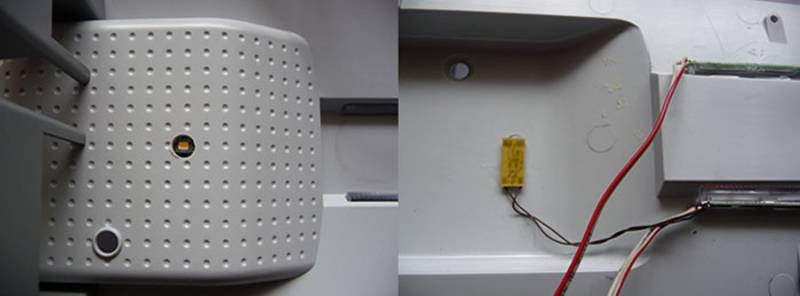

Sie können nach eigenem Ermessen unter den Stromabnehmerantrieben noch eine Innenbeleuchtung (ESU-Nr. 50704) anbringen, damit auch dieser bisher nicht beleuchtete, Bereich erhellt wird. Schrauben Sie das Innendachsegment ab und bohren Sie ein ca. 5mm großes Loch in die Ausbuchtung unterhalb des Stromabnehmers. Dann fixieren Sie die Platine mit etwas Klebstoff (z.B. Sekundenkleber). Nun werden die Anschlusskabel der LED-Platine entsprechend gekürzt und mit einer der beiden Beleuchtungsplatinen verbunden (Polung beliebig).
