Fragen zum LokSound L V4.0

Alle anzeigen / Alle verbergen
  • Antwort auf/zuklappen Stiftbelegung für LokSound L
    07.03.2016

    Ich möchte eine eigene Basisplatine bauen. Wo finde ich die Stiftbelegung für den LokSound L?

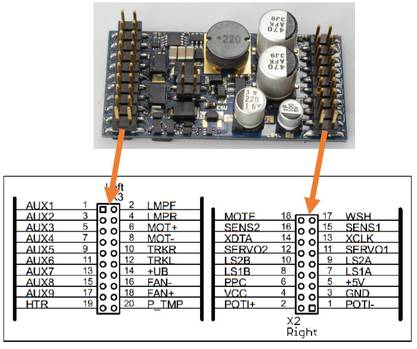

    Wenn die Adapterplatine 51959 nicht benutzt werden kann oder soll, kann eine eigene Platine nach eigenem Ermessen hergestellt werden. Die Stiftbelegung des LokSound L V4.0 ist wie auf nachfolgendem Bild gezeigt. Beachten Sie unbedingt die Betriebsanleitung!

    AUX 1Funktionsausgang 1









    		LMPFLicht vorn
    AUX 2Funktionsausgang 2LMPRLicht hinten
    AUX 3Funktionsausgang 3MOT+Motorausgang +
    AUX 4Funktionsausgang 4MOT -Motorausgang -
    AUX 5Funktionsausgang 5TRKRGleis rechts
    AUX 6Funktionsausgang 6TRKLGleis links
    AUX 7Funktionsausgang 7+UBU+ Dauerplus
    AUX 8Funktionsausgang 8FAN-Lüfter - Rauchgenerator
    AUX 9Funktionsausgang 9FAN+Lüfter + Rauchgenerator
    HTRHeizung RauchgeneratorP_TMP

    Temperatursensor Rauchgenerator

    MOTEMotorschalterWSHEingang Radsensor
    SENS2Sensoreingang 2SENS1Sensoreingang 1
    XDTASUSI-DataXCLKSUSI-Clock
    SERVO2Servo 2 SteuerleitungSERVO1Servo 1 Steuerleitung
    LS2BLautsprecher 2 -LS2ALautsprecher 2 +
    LS1BLautsprecher 1 -LS1BLautsprecher 1 +
    PPCSteuerleitung PowerPack+5V5V Plus
    VCC+5V ProzessorGNDMasse U-
    POTI+Lautstärkeregler +POTI-Lautstärkeregler -
