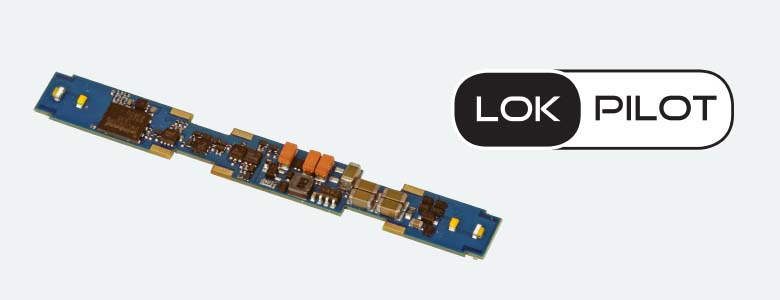

Der LokPilot 5 micro DCC Direct ist der „Zwilling“ des LokSound 5 micro DCC Direct. Mit seinen Abmessungen von 66.0mm x 8.2mm wurde er speziell für den Einbau in Spur N Fahrzeuge der Marken Atlas und Intermountain entwickelt: Er kann direkt anstelle der dort serienmäßig verbauten Analogplatine eingeschoben werden.

Aber auch für ähnliche Modelle anderer Hersteller kann der Decoder nach eigenem Ermessen verwendet werden.

Betriebsarten

Der LokPilot 5 micro DCC Direct ist ein „reinrassiger“ DCC-Decoder. 14 bis 128 Fahrstufen sind so selbstverständlich wie 2- und 4-stellige Adressen. Es können bis zu 32 Funktionen ausgelöst werden. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an.

Er beherrscht alle DCC Programmiermodi und dank RailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren können existieren Hilfsregister.

Der LokPilot 5 micro DCC Direct Decoder erkennt die Märklin® Bremsstrecken ebenso wie ZIMO® HLU / ZACK Befehle oder das Lenz® ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix® Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen.

Der LokPilot 5 micro DCC Direct Decoder kann auf analogen Gleichstrombahnen eingesetzt werden. Die Höchstgeschwindigkeit kann hierbei separat eingestellt werden. Der Decoder schaltet zwischen den Betriebsarten vollautomatisch „on-the-fly“ um. Meist muss nichts eingestellt werden.

Funktionen

Auf dem LokPilot 5 micro DCC Direct sitzen 10 direkt verlötete LEDs. Zwei davon sind für die Stirnbeleuchtung vorne und hinten vorgesehen, zwei weitere mit den Ausgängen AUX3 und AUX4 verbunden, um z.B. Numberboards zu schalten. Weitere 6 LEDs auf der Unterseite sind für Ditchlights vorgesehen, können aber auf Wunsch auch zu anderen Beleuchtungszwecken herangezogen werden. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden.

Motorsteuerung

Die Motorsteuerung des LokPilot 5 micro DCC Direct weist eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz auf, die gerade bei Glockenankermotoren für einen superleisen Betrieb sorgt – Das typische „Brummen“ gehört der Vergangenheit an. Die Lastregelung kann mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige „Autotune“ Funktion ermöglicht das automatische Einmessen des Decoders an den Motor. Der LokPilot 5 micro DCC Direct Decoder liefert bis zu 0.75A Motorstrom.

Schutz

Selbstverständlich sind der Motorausgang und die Funktionsausgänge gegen Überlastung geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben.
