Bitte lesen Sie sich vor dem Umbau die einzelnen Arbeitsschritte gründlich durch. Obwohl keine besonderen Anforderungen an die Geschicklichkeit gestellt werden, ist ein wenig Geduld zum Gelingen schon erforderlich.
Die nachfolgend aufgeführten Arbeitsschritte sollten nur von erfahrenen Modelleisenbahnern durchgeführt werden, da bei falscher Handhabung Schäden auftreten können, die nicht unter der Gewährleistungspflicht fallen!
Wenn Sie diese Prozedur nicht selbst durchführen können oder möchten, empfehlen wir Ihnen, sich mit Ihrem Fachhändler in Verbindung zu setzen.
1) Benötigtes Werkzeug

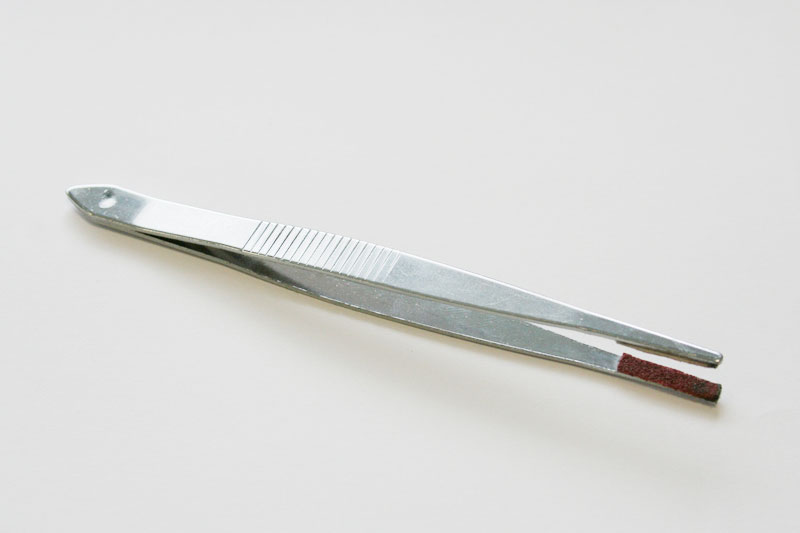

Zur nachträglichen Justage der Pantographen benötigen Sie eine Pinzette. Diese Pinzette sollte an den Spitzen mit Klebeband (Kreppband) beklebt werden, um Farbablatzer und –abriebe am Pantographen und Schubstange zu vermeiden.
2) Ausgangssituation

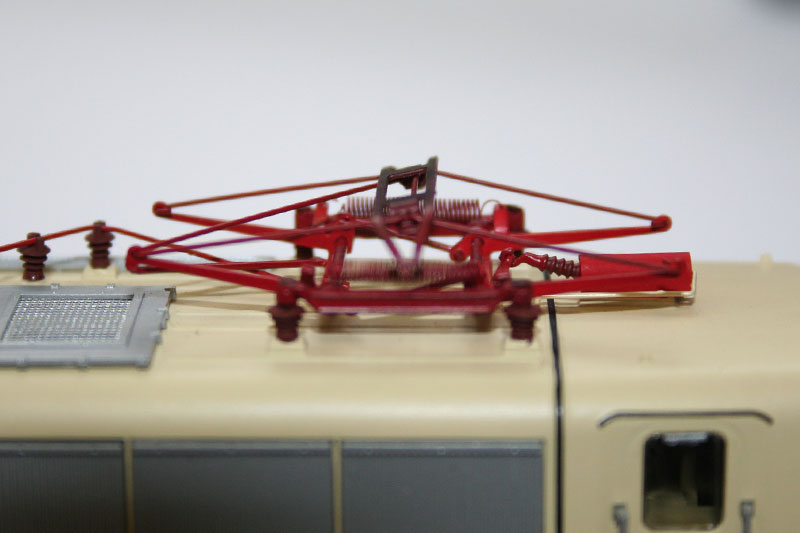

Eine nachträgliche Justage an den Pantographen sollte nur dann vorgenommen werden, wenn die Lage des Pantographenbügels den Toleranzwert von 4,0mm übersteigt.
3) Arbeitsschritte

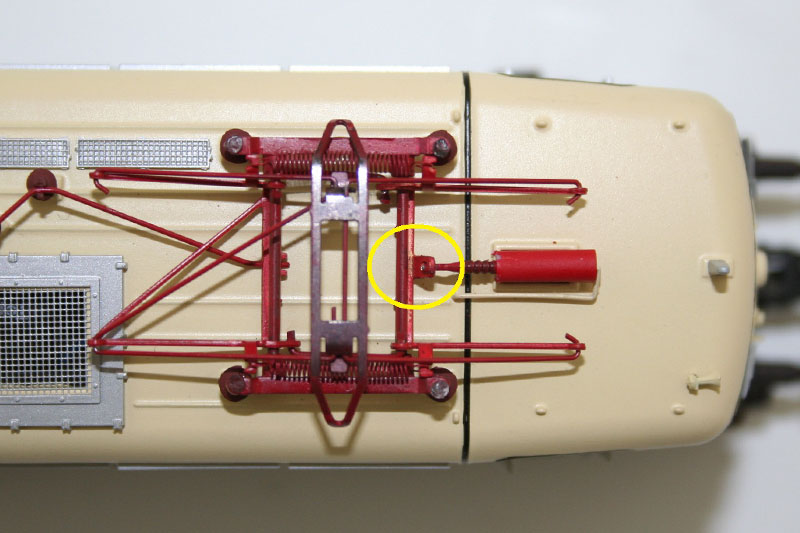

Damit der Pantograph die richtige Endlage erreicht muss die Öse, in der die Schubstange geführt ist, leicht gebogen werden. Bitte beachten Sie, dass 2/10mm in den meisten Fällen ausreicht, um den gewünschten Erfolg zu erzielen.

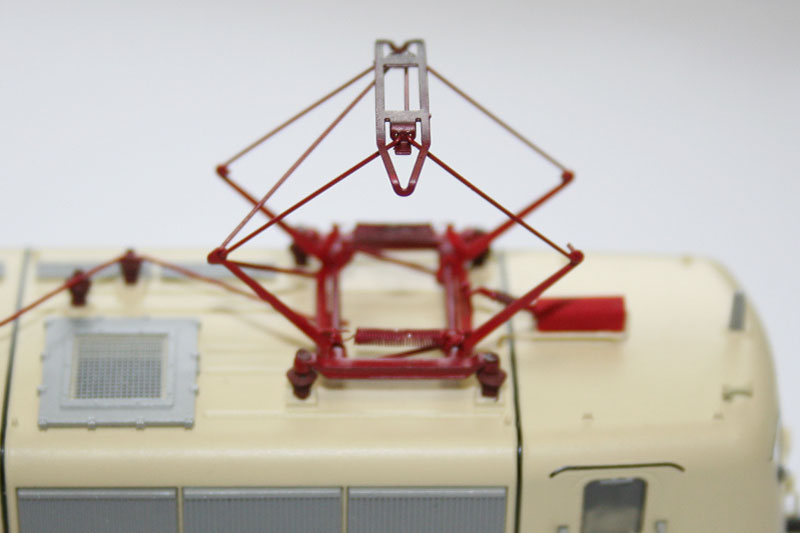

Stellen Sie die Lok auf dem Gleis und schalten mit der entsprechenden Funktionstaste (in der Decodergrundeinstellung F3) die Funktion Pantograph auf/ab ein. Wenn der Pantograph komplett ausgefahren ist kann mit der Justage begonnen werden.

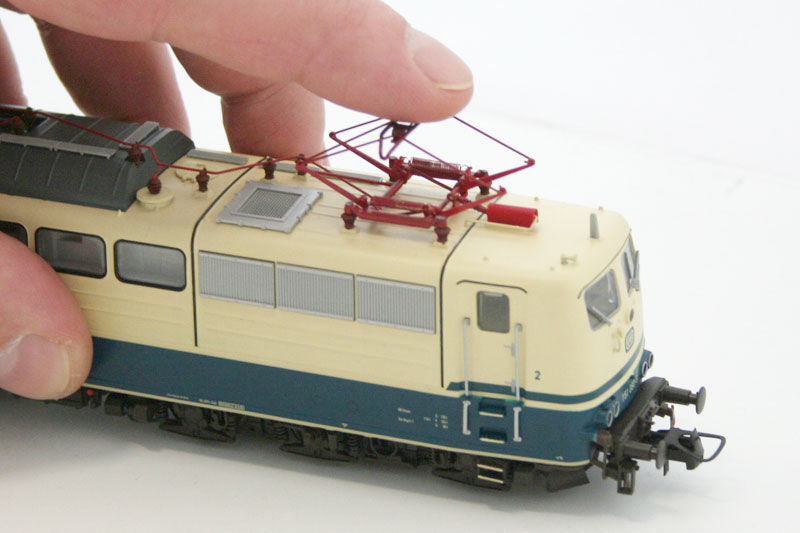

Hierzu muss der Pantograph mit dem Finger vorsichtig nach unten bewegt werden.

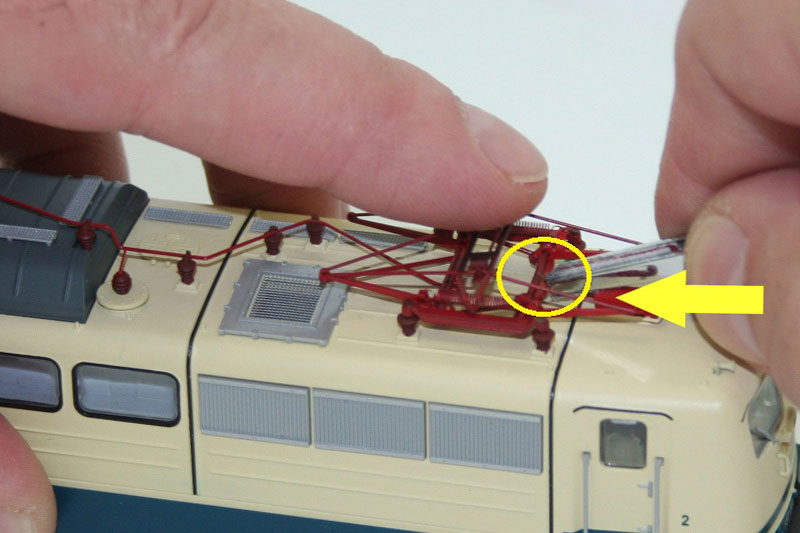

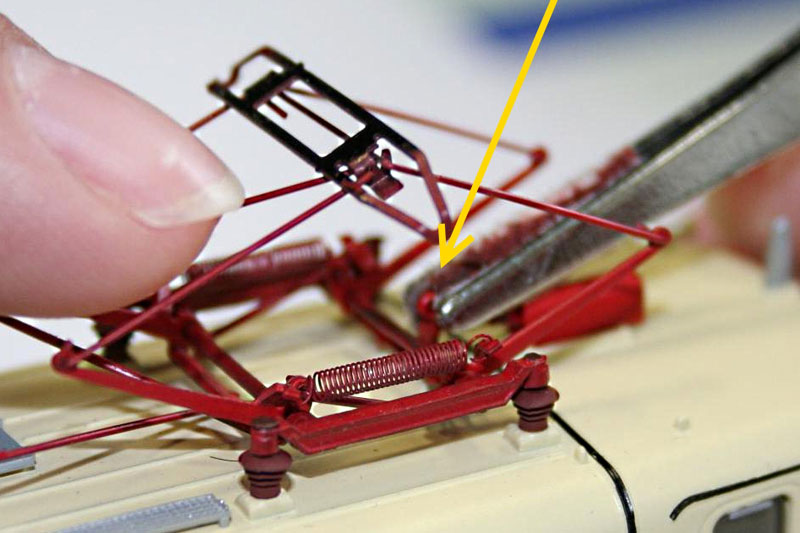

Dann nehmen Sie mit der anderen Hand die Pinzette und biegen vorsichtig die Öse in Richtung Lokmitte.

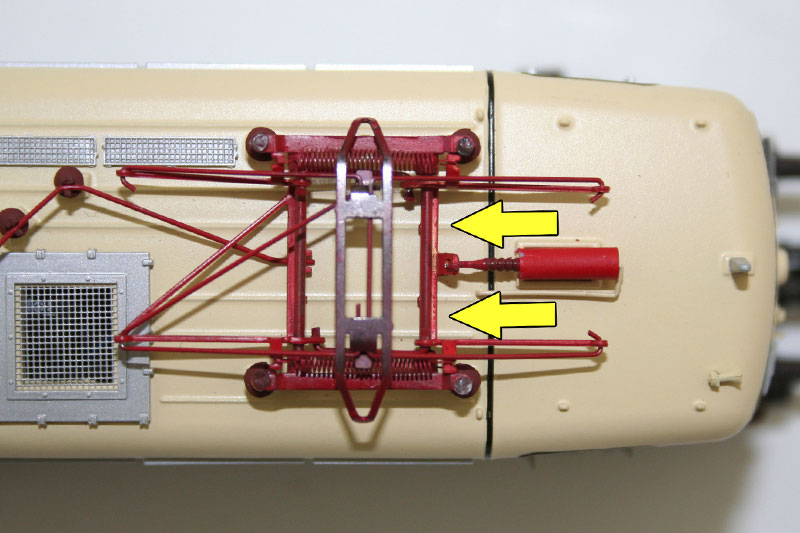

ACHTUNG: Die Pinzette muss dabei oberhalb der Öse anliegen, da ansonsten nicht die Öse sondern das Gestänge verbogen wird. Bitte kontrollieren Sie nach dem Biegen die Ausrichtung der Querstrebe, sie darf auf keinem Fall zu stark gebogen sein und somit zu einer Fehlfunktion des Pantographen führen.

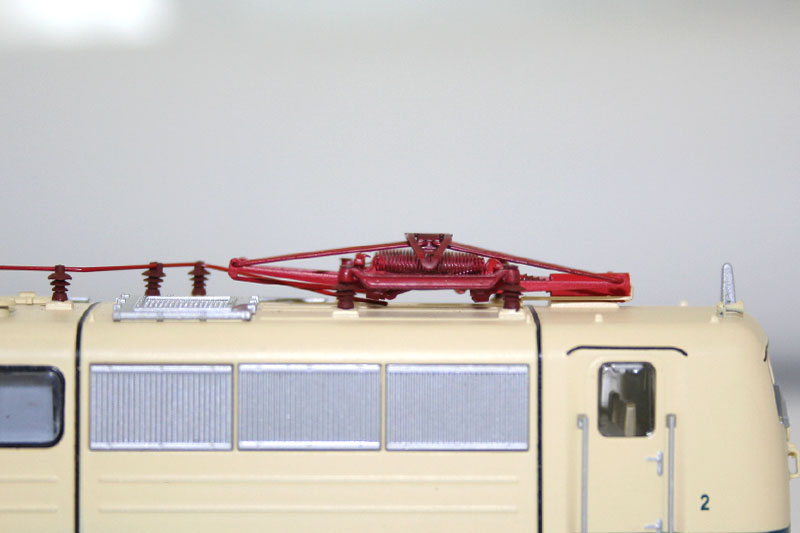

Anschließend kontrollieren Sie die Endlage des Pantographen, in dem Sie die Lok wieder auf ein Gleis stellen und mit der entsprechenden Funktionstaste den Pantographen motorisch senken. Ist der Ergebnis zufriedenstellend, ist hiermit die Justage abgeschlossen, ansonsten muss der Vorgang ab Position 3 wiederholt werden.
