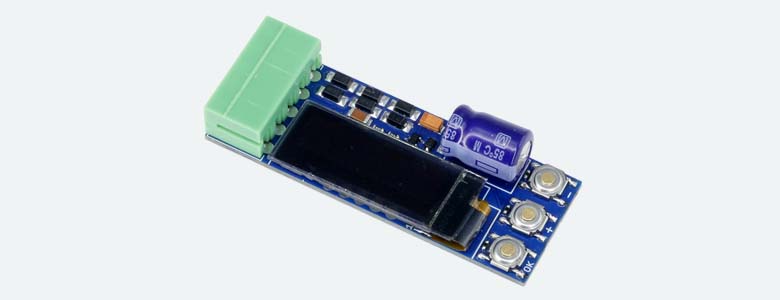

Der kompakte SwitchPilot 3 Mini Decoder ist für den stationären Einsatz an schwer zugänglichen Stellen Ihrer Anlage gedacht und kann einen Doppelspulen-Weichenantrieb oder zwei magnetische Entkuppler oder ein zwei-begriffiges Lichtsignal oder zwei Glühbirnchen bzw. andere stationäre Verbraucher schalten.

Der SwitchPilot 3 Mini verfügt über ein innovatives Bedienkonzept, bestehend aus einem 4-zeiligen, beleuchteten OLED-Display sowie drei Eingabetastern.

Betriebsarten

Der SwitchPilot 3 Mini ist multiprotokollfähig und kann sowohl mit Zentralen nach dem Märklin® Motorola® System (z.B. 6021, Central Station® oder Mobile Station®) als auch DCC-fähigen Zentralen verwendet werden. Die Konfiguration kann sowohl auf dem Hauptgleis als auch Programmiergleis stattfinden.

Funktionsweise

Der SwitchPilot 3 Mini kann wahlweise direkt vom Digitalsystem oder einer externen Gleich- oder Wechselspannungsquelle versorgt werden. Er besitzt insgesamt 2 Transistorausgänge. Die Ausgänge (OutA und OutB) können individuell für den gewünschten Anwendungsfall konfiguriert werden:

Im Impulsbetrieb wird der Ausgang eingeschaltet, sobald ein Schaltbefehl empfangen wird. Dass der Ausgang automatisch wieder abschaltet, sobald die im Decoder hinterlegte Zeit abgelaufen ist, verhindert ein Durchbrennen von Magnetartikelantrieben.

Im Moment-Betrieb (K83-kompatibel) bleibt der Ausgang so lange aktiv, wie die Taste am Schaltpult gedrückt wird. Diese Betriebsart eignet sich für Weichenantriebe mit Endabschaltung oder für Entkupplungsgleise.

Im Bistabilen Dauerbetrieb (k84-kompatibel) werden die beiden Ausgänge wechselseitig ein- und ausgeschaltet: Beim Drücken der ersten Taste (rot) am Bedienpult wird der Ausgang Out A eingeschaltet. Er bleibt so lange aktiv, bis durch Drücken der zugeordneten Taste (grün) der Ausgang Out B aktiviert wird. Out A und Out B verhalten sich wie ein Wechselschalter.

Im Wechselblinker-Betrieb werden die Ausgänge Out A und Out B abwechselnd mit einer einstellbaren Blinkfrequenz eingeschaltet. Der Wechselblinker wird mit dem Kommando „Gerade/Grün“ der zugeordneten Taste gestartet und mit dem Kommando Abzweigend/Rot“ wieder gestoppt.

Optional kann der Ausgang auch langsam auf- und abgeblendet werden (sog. „Zoom“ für Glühlampen-Simulation).

Einstellen

Der SwitchPilot 3 Mini kann flexibel entweder auf dem Programmiergleis mit DCC-Zentralen oder auf dem Hauptgleis mit POM („Programming on Main“) eingestellt werden. Er lernt die Adressen auf Wunsch auch direkt über einen Programmiertaster. Am einfachsten ist die Einstellung freilich mit dem integrierten OLED-Display sowie den drei Eingabetastern: Alle (!) Einstellungen können damit direkt am Decoder überprüft und auf Wunsch verändert werden. Eine „Programmierung“ mit Hilfe Ihrer Zentrale ist nicht erforderlich. Einfacher geht es wirklich nicht mehr. Für Firmware-Updates kann der ESU LokProgrammer verwendet werden.

Schutz

Wie bei unseren Lokdecodern sind auch die Ausgänge des SwitchPilot 3 Mini gegen Überlastung weitgehend geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben.
