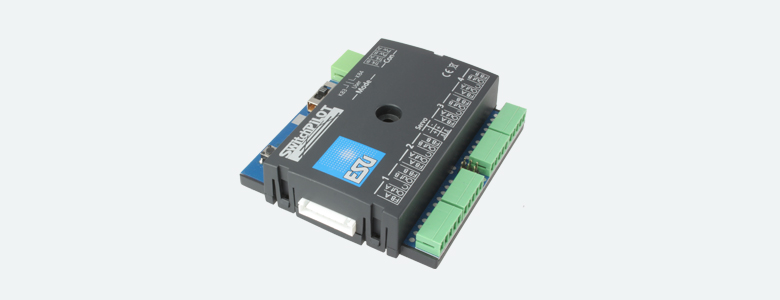

Mit dem SwitchPilot V2.0 stellen wir Ihnen heute die zweite, verbesserte Version unseres bewährten Zubehördecoders vor. Er ist ein robuster  Multiprotokoll Schalt- und Weichendecoder zum Schalten von bis zu 4 doppelspuligen Magnetartikeln (z.B. Weichen) oder 8 Verbrauchern wie Entkupplungsgleisen oder Glühbirnchen (z.B. Weichen- Straßen- oder Hausbeleuchtungen). Durch seine intelligente Software kann er unter DCC oder Motorola® eingesetzt werden.

Betriebsarten

Der SwitchPilot kann unter DCC und Motorola® verwendet werden. Er verhält sich kompatibel zur DCC-Norm und wird mit Weichenkommandos angesprochen. Im Betrieb unter Motorola® sind die Adressen 01 – 127 möglich. Die Erkennung der Betriebsart erfolgt vollautomatisch

Funktionsweise

Der SwitchPilot kann entweder direkt von der Digitalzentrale oder separat von einem Gleich- oder Wechselspannungstrafo versorgt werden. An seine 8 Transistorausgänge mit je 1A Dauerausgangsleistung können bis zu vier Doppelspulenantriebe aller bekannten Hersteller angeschlossen werden. Die Einschaltdauer kann von 0.1 s bis 1 Sekunde pro Ausgang frei gewählt werden, um ein Durchbrennen von Antrieben ohne Endabschaltung zu verhindern. Der SwitchPilot verhält sich in dieser Betriebsart k83-kompatibel.
Alternativ kann für jeden der Ausgänge ein Dauerausgangsbetrieb gewählt werden, um Lichtsignale oder andere Verbraucher wie Weichen- Straßen- oder Hausbeleuchtungen direkt durch den SwitchPilot zu versorgen. Effekte wie Überblenden („Zoom“) oder Blinklichtfunktion helfen Ihnen bei der Realisierung vorbildgetreuer Lichtsignalbilder bzw. Bahnübergängen. Der SwitchPilot übernimmt hierbei die wichtigsten Eigenschaften der bekannten k84-Decoder.

Servocontrol

Doch der SwitchPilot V2.0 kann noch mehr: Zwei herkömmliche RC-Servos direkt angesteuert werden. Für jeden Servo können neben der Stellgeschwindigkeit auch die beiden Endlagen individuell vorgegeben werden. Damit sind unabhängig von Gleissystem und Spurweite besonders vorbildgetreue, langsame und kraftvolle Weichenantriebe realisierbar, z.B. für das Steuern von Formsignalen oder Bahnübergängen. Der Servoimpuls kann hierbei auf Wunsch bei Erreichen der Endstellung abgeschaltet werden. Weiterhin kann die Stromversorgung zum Servo unterbrochen werden, um ein „Brummen“ mancher preiswerter Servos zu verhindern.

Rückmeldung

In Verbindung mit einer ECoS-Zentrale als idealen „Partner“ kann der SwitchPilot bei mechanischer Vorbereitung Ihres Weichenantriebs bzw. Weiche die tatsächliche Weichenstellung erfassen und anzeigen: Endlich haben Sie die Gewissheit, dass Ihre Weiche auch wirklich korrekt geschaltet hat!

Einstellen

Der SwitchPilot kann flexibel programmiert werden: Zum einen unterstützt er alle DCC Programmiermodi inklusive POM (Hauptgleisprogrammierung). Eine Zentrale mit Programmiergleisausgang vorausgesetzt, können damit alle Einstellungen kontrolliert und verändert werden. Alternativ können Sie die Adresse auch über den Programmiertaster direkt am SwitchPilot vergeben: Knopf drücken – An der Zentrale Schaltbefehl auslösen – Fertig.

SwitchPilot Extension

Der SwitchPilot kann bei Bedarf um das SwitchPilot Extension Modul ergänzt werden: Seitlich angedockt an den SwitchPilot bietet es 4 Relaisausgänge zum Schalten von potentialfreien Verbrauchern oder zur Herzstückpolarisierung.

Schutz

Wie schon bei unseren Lokdekodern gilt auch für den SwitchPilot, dass bei seiner Entwicklung größter Wert auf weitgehende Unzerstörbarkeit gelegt wurde: Alle Transistorausgänge des SwitchPilot sind gegen Überlast und Kurzschluss geschützt.

Zukunft eingebaut

Die interne Software des SwitchPilot V2.0 kann jederzeit mit Hilfe des ESU LokProgrammers durch neue, aktuellere ersetzt werden. Damit bleiben Sie bei Normänderungen immer aktuell und profitieren von eventuellen neuen Funktionen.
