Die im Jahre 2011 neu eingeführte LokSound V4.0 Generation begeistert bereits viele H0- oder N-Spurmodelleisenbahner.  Ab diesem Jahr dürfen auch die Freunde der großen Spurweiten  an den vielen neuen Funktionen der neuen Decoder teilhaben.

Und weil wir in 2012 nicht nur das 15-jährige Bestehen der Firma ESU feiern, sondern gleichzeitig auch 12 Jahre LokSound, haben wir den neuen LokSound XL V4.0 Decoder mit einer Reihe von Funktionen ausgestattet, die Sie weder erwartet hätten, noch woanders finden können. Denn beim Sound macht uns so schnell keiner was vor – höchstens nach…

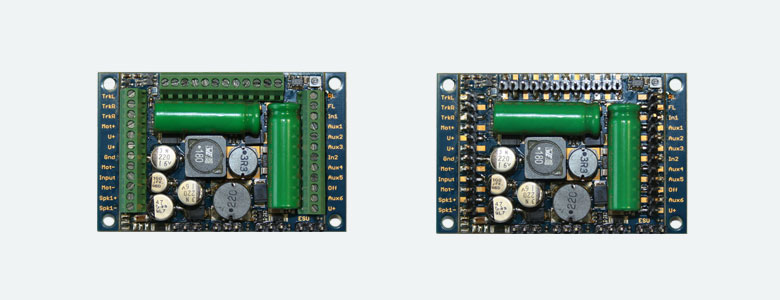

Der LokSound XL V4.0 passt mit seiner Größe von nur 51 x 40mm problemlos in alle Fahrzeuge großer Spuren und wird von uns in zwei Varianten geliefert werden: Neben einer Variante mit robusten Schraubanschlussklemmen für einen problemlosen, nachträglichen Einbau, auch in ältere Modelle, gibt es eine Version mit Stiftleisten. Dieser Decoder passt in alle Loks, in denen bisher ein LokSound XL V3.5 Decoder verbaut war. Ziehen Sie einfach den alten Decoder ab und stecken Sie den neuen LokSound XL V4.0 Decoder ein. Fertig. Der „Neue“ ist 100% kompatibel zum bisherigen Modell.

Betriebsarten

Der LokSound XL V4.0 ist ein absolutes Universalgenie. Er spricht als erster und einziger Decoder weltweit 4 Datenprotokolle und kann damit wirklich überall eingesetzt werden. Neben dem DCC Protokoll mit RailComPlus®-Erkennung meldet er sich auch an Märklin®Zentralen mit M4-Protokoll automatisch an. Für Besitzer älterer Anlagen wurden auch die bekannten Motorola® und Selectrix® Formate eingebaut.

Ein LokSound XL V4.0 Decoder kann auch auf analogen Gleich- und Wechselstrombahnen eingesetzt werden. Die Motorregelung bringt dem Motor Manieren bei und synchronisiert die Fahr- und Lichtfunktionen mit den Geräuschfunktionen. Somit können auch Modellbahner ohne Digitalsystem in den Genuss des LokSounds kommen, freilich ohne die per Funktionstaste auslösbaren Geräusche.

Egal mit welcher Zentrale Sie also den Decoder betreiben, er wird stets perfekt eingebunden. An Märklin Central Station® Zentralen wird er dank M4-Erkennung automatisch angemeldet und es stehen bis zu 16 Funktionen zur Verfügung. Selbstverständlich lassen sich mit der Zentrale alle Parameter genau so verändern, wie Sie es gewohnt sind.

Unter DCC stehen Ihnen bis zu 28 Funktionen zur Verfügung. An einer ESU ECoS mit RailComPlus® meldet sich der Decoder sekundenschnell automatisch an und zeigt ebenfalls alle Funktionen. Besitzen Sie noch eine alte LGB® MZS® Anlage mit serieller Funktionsübertragung? Kein Problem, der Decoder kann das.

Auch Besitzer der „alten“ Märklin® 6021 brauchen nicht zurück zu stehen. Dank bis zu 4 Adressen pro Decoder können bis zu 16 Funktionen geschaltet werden. Ein eingebauter Programmiermodus ermöglicht auch mit dieser ehrwürdigen Zentrale eine Umprogrammierung. Zu guter Letzt sei daran erinnert, dass der Decoder auch an Selectrix®-Zentralen zuverlässig seinen Dienst verrichtet.

Das alles liest sich zu gut, um wahr zu sein? Es kommt noch besser: Der LokSound XL V4.0 Decoder erkennt alle wesentlichen Bremsstrecken.  Egal ob eine  Märklin®-Bremsstrecke, ein Lenz® ABC-Bremssystem (mit Langsamfahrt-Funktion!), eine Selectrix®-Diodenbremsstrecken oder die ZIMO® HLU® Systematik zum Einsatz kommen:  Immer  erkennt der Decoder die gewünschte Betriebsart vollautomatisch. Dass beim Bremsen ein konstanter Bremsweg definiert werden kann, ist für uns als Erfinder dieser Funktion Ehrensache.

Motorsteuerung

Sie erwarten von einem Großbahn-LokSound-Decoder zu Recht eine hervorragende Motorsteuerung und ordentlich „Dampf“.  Der LokSound XL V4.0 ist mit einer Lastregelung der  5. Generation ausgestattet: Die Regelfrequenz kann hierbei adaptiv an die Geschwindigkeit angepasst werden und sorgt bei vielen Motoren für einen noch besseren, seidenweichen, absolut leisen Motorlauf. Loks mit bekannten Motoren wie z.B. Bühler®, Mabuchi®, Faulhaber® oder Maxon® werden dank 10 Bit A/D-Wandler superlangsam auf der Anlage kriechen. Mit Dynamic Drive Control (DDC) begrenzen Sie den Einfluss der Lastregelung und können im Bahnhofs- und Weichenbereich feinfühlig regeln, während die Lok auf der (schnellen) Streckenfahrt bei Bergauffahrt vorbildgetreu langsamer wird.

Die Leistung der Motorendstufe des LokSound XL V4.0 Decoders wurde um 25% gesteigert und liefert nun 4.0A Dauerleistung (kurzzeitig bis zu 5A), um auch schwere zweimotorige Loks (z.B. von Piko®, KISS oder LGB®) sauber laufen zu lassen.

Sound

Wichtigster Bestandteil des neuen LokSound V4.0 Decoders ist das Geräuschmodul. Daher besitzt der LokSound XL V4.0 einen supergroßen 32MBit-Flashspeicherchip, auf dem bis zu 276 Sekunden Originalgeräusche gespeichert werden können.

Der LokSound XL V4.0 arbeitet mit 8 polyphonen Kanälen. Dies bedeutet, dass bis zu acht Geräusche gleichzeitig über den 10Bit-Mixer und den neuen rauscharmen D/A Wandler geführt werden können. Dadurch erreichen wir eine wesentlich bessere Abbildung der komplexen Aggregate des Vorbilds, weil wir mehrere Kanäle „bündeln“ können.

Den Unterschied werden Sie sofort bemerken! Die Geräusche werden von einer neuen, digitalen „class D“ Audio-Endstufe an den Lautsprecher weitergegeben.  Damit Sie auch in entfernten Ecken Ihres Gartens jederzeit Ihre Loks hören können, ist der LokSound XL V4.0 mit einer Doppelendstufe ausgestattet. Damit können Sie zwei unterschiedliche Lautsprecher anschließen und insgesamt bis zu 13 Watt Leistung aus dem Decoder herausholen. Alle Einzelgeräusche können individuell per CV in der Lautstärke angepasst werden. Auf Wunsch können Sie den Geräuschpegel auch mit Hilfe von zwei (optionalen) Drehpotentiometern  direkt an der Lok einstellen.

Funktionen

In großen Loks sollen vielen Sonderfunktionen geschaltet oder  bewegt werden.  Daher haben wir dem neuen Decoder zwölf (12!) Funktionsausgänge mit je 500mA Leistung für die Steuerung von Lichteffekten oder Lüftermotoren mitgegeben. Jeder Funktionsausgang kann individuell in der Helligkeit oder Lichteffekt angepasst werden und steuert LEDs oder Glühbirnen an. Auch Microbirnchen mit 1,8V Spannung können wegen eines integrierten Spannungsreglers direkt verwendet werden.

Darüber hinaus steuert der LokSound XL V4.0 Decoder 4 Servos an. Damit lassen sich beispielsweise Pantografen heben und senken, funktionsfähige Rangierkupplungen oder Schieber- Umsteuerungen an Dampfloks realisieren. Stecken Sie einfach unsere ESU-Servos oder andere handelsübliche Servos an. Natürlich können Sie Motor, Sound und Sonderfunktionen aufeinander abstimmen. So klappt dann auch der „Kupplungswalzer“, damit beim An- und Abkuppeln die Lok vorbildgerecht an- und abrückt.

Der LokSound XL V4.0 Decoder ist für die Ansteuerung externer Rauchgeneratoren vorbereitet: Egal ob Dynamic-Smoke-Modul von KM-1® oder Raucheinheit von Massoth®: Der Decoder erzeugt den erforderlichen Synchronisationsimpuls.

Drei digitale Eingänge können für Steuerungsfunktionen verwendet werden. So ist es möglich,  einen Reedkontakt unter die Lok bauen und Gleismagnete auf der Anlage verteilen, um beim Überfahren eine Hupe auszulösen oder – eine ganz neue Funktion! – am Bahnhof automatisch anzuhalten, um dann nach wenigen Sekunden wieder automatisch weiterzufahren.

Betriebssicherheit

Gerade Gartenbahn- und kleinere Spur-1-Loks leiden an schlechter Stromaufnahme. Dieses Problem wird mit dem LokSound XL V4.0 endgültig gelöst: Das direkt auf dem Decoder integrierte PowerPack puffert zuverlässig alle Funktionen des Decoders und führt endlich zu einem zuverlässigen, störungsfreien Betrieb. Sie brauchen nichts zu konfigurieren oder anzuschließen. Die Funktion ist einfach da.

Schutz

Alle Funktionsausgänge sowie der Motorausgang des LokSound Decoders sind gegen Überlastung geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben!

Zukunft eingebaut

LokSound Decoder sind firmwareupdate-fähig. Die interne Software des Decoders kann bei Bedarf mit Hilfe des ESU LokProgrammers erneuert werden.

Geräuschvielfalt

ESU als Markt- und Technologieführer im Soundbereich nimmt Ihre Ansprüche an den Klang sehr ernst. Für den LokSound XL V4.0 Decoder können Sie alle Geräuschdateien aller LokSound V4.0 Decoder verwenden oder Projekte, die Sie für einen LokSound XL V3.5 gebaut haben, mit wenigen Mausklicks konvertieren. Schon jetzt sind über 200 verschiedene Geräuschvarianten erhältlich. ESU baut diese Geräuschbibliothek ständig weiter aus und bietet Ihnen alle Geräusche auf unserer Homepage zum Download an. Selbstverständlich kostenlos.
