Während der LokSound V4.0 Decoder vielen H0-Modellbahnern zu realistischem Sound auf der Anlage verhilft, müssen auch die Freunde der kleineren Spurweiten N und TT nicht auf einen echten LokSound Decoder verzichten. Es gelang uns sogar, unseren neuen LokSound micro V4.0 Decoder zu verkleinern. Seine Abmessung von 25mm x 10,6mm x 3,8mm machen ihn zum kleinsten LokSound Decoder der Welt!

Während dem Einbau keine mechanischen Hindernisse mehr entgegen stehen, muss bei diesem Decoder auf nichts verzichtet werden: Der LokSound micro V4.0 enthält einen vollständigen Digitaldecoder, der DCC, Motorola® und Selectrix® spricht. Es gelang uns sogar, neben dem seinem großen Bruder ebenbürtigen Soundteil und den beiden Lichtausgängen zwei zusätzliche Funktionsausgänge zu integrieren.

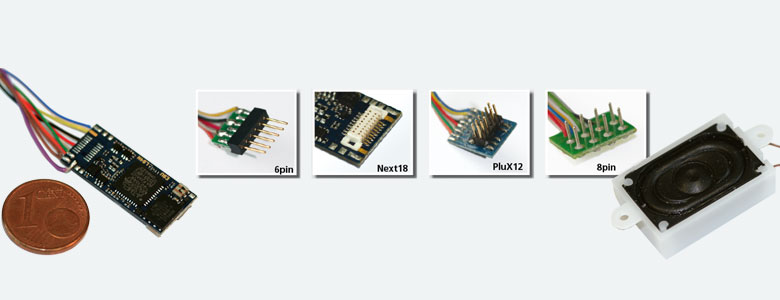

Der LokSound micro V4.0 wird entweder mit dem bekannten 6-poligen NEM651 oder 8-poligem NEM652-Stecker geliefert. Darüber hinaus bieten wir erstmals auch eine kabellose Variante nach dem neuen Next18 Standard an. Jeder LokSound micro V4.0 wird mit einem neuen 16mmx25mm Lautsprecher nebst Schallkapsel geliefert.

Betriebsarten

Der LokSound micro V4.0 erkennt das DCC, Selectrix® und Motorola® Protokoll.  Im DCC Betrieb kann er mit 14, 28 oder 128 Fahrstufen betrieben oder auf analogen Gleichstromanlagen eingesetzt werden. Sie können entweder zweistellige bzw. dreistellige (1-127) oder vierstellige (1-9999) Adressen verwenden oder eine Traktionsadresse vergeben (consist address).

Das Motorola®-Protokoll ermöglicht den Betrieb des LokSound micro V4.0 Decoders mit Märklin® Zentralen 6020®, 6021®, delta®, mobile station® und central station®. Die Decoder beherrschen dabei die Adressen 01 – 255. Eine zweite Adresse ermöglicht auf Wunsch auch das Schalten von F5 bis F8.

Das Selectrix® Protokoll erlaubt den Einsatz des LokSound micro V4.0 Decoders auch mit diesen bewährten Systemen.

Alle gängigen DCC-Bremssysteme wie das bekannte Lenz LG100, aber auch die neuen Lenz ABC Bremsmodule mit asymmetrischem DCC-Signal werden ebenso beherzigt wie das Bremsen im Gleichstromabschnitt mit umgekehrter Polarität (Brake on DC) oder die Selectrix® Diodenbremsstrecke. Auch die bekannte Märklin® Bremsstrecke kann eingesetzt werden – auch im DCC-Betrieb. Selbstverständlich beherrscht unser Top-Decoder auch die Berechnung eines konstanten Bremswegs, so dass Ihre Loks unabhängig von der Geschwindigkeit stets korrekt vor dem roten Signal stehen bleiben.

Zwischen allen Betriebsarten (Motorola®, DC, DCC, Selectrix®) kann der Decoder vollautomatisch während des Betriebs wechseln. Das ist wichtig, falls Teile Ihrer Anlage analog gesteuert werden (z.B. Schattenbahnhöfe).

Motorsteuerung

Sie erwarten von einem LokSound Decoder zu Recht eine hervorragende Motorsteuerung. Der LokSound micro V4.0 ist mit Lastregelung der abermals verbesserten, 5. Generation ausgestattet. Hierbei kann die Regelfrequenz bei einer Basisfrequenz von 40 kHz adaptiv an die Geschwindigkeit angepasst werden und sorgt bei vielen Motoren für einen noch besseren, seidenweichen, absolut leisen Motorlauf. Der 10 Bit A/D-Wandler lässt Ihre Loks superlangsam auf der Anlage kriechen. Mit Dynamic Drive Control (DDC) begrenzen Sie den Einfluss der Lastregelung und können im Bahnhofs- und Weichenbereich feinfühlig regeln, während auf der (schnellen) Streckenfahrt die Lok bei Bergauffahrt vorbildgetreu langsamer wird.

Die Lastregelung kommt bestens zurecht mit allen üblichen Motoren, egal ob von ROCO®, Fleischmann®, Brawa®, Bemo®,  Faulhaber® oder Maxon®. 0,75A Dauerstrom sind für die oben genannten Motoren mehr als ausreichend und bieten genügend Kraftreserven auch für lange Ganzzüge.

Sound

Wichtigster Bestandteil des neuen LokSound micro V4.0 Decoders ist das Geräuschmodul. Daher haben wir ihm einen supergroßen 32 MBit Flashspeicherchip gegönnt, auf dem bis zu 276 Sekunden Originalgeräusche gespeichert werden können. Der LokSound micro V4.0 arbeitet mit 8 polyphonen Kanälen. Dies bedeutet, dass bis zu acht Geräusche gleichzeitig über den 16-Bit Mixer und den neuen rauscharmen D/A Wandler geführt werden können. Dadurch erreichen wir eine wesentlich bessere Abbildung der komplexen Aggregate des Vorbilds, weil wir mehrere Kanäle „bündeln“ können. Die Geräusche werden von der neuen, digitalen „class D“ Audioendstufe mit bis zu 3 mal höherer Lautstärke als bisher an den Lautsprecher weitergegeben. Auch hier haben wir nichts beim alten gelassen und verwenden für den LokSound micro V4.0 Decoder Lautsprecher mit 4 Ohm Impedanz. Nutzen Sie unsere umfangreiche Auswahl neu entwickelter Lautsprecher hierfür!

Alle Einzelgeräusche des LokSound micro V4.0 Decoders können individuell in der Lautstärke angepasst werden. Da dies mit fast jeder Digitalzentrale klappt, steht einer individuellen Anpassung an Ihr Modell und Ihre Vorlieben nichts mehr im Wege.

Die neue, superflexible Soundengine ohne starren Ablaufplan erlaubt die vorbildgenaue Simulation aller denkbaren Schienenfahrzeuge.

Analogbetrieb

Der LokSound micro V4.0 Decoder kann auch auf analogen Gleichstrombahnen eingesetzt werden. Die Motorregelung bringt auch dann dem Motor Manieren bei und synchronisiert die Fahr- und Lichtfunktionen mit den Geräuschfunktionen. Somit können auch Modellbahner ohne Digitalsystem in den Genuss des LokSounds kommen, freilich ohne die per Funktionstaste auslösbaren Geräusche.

Funktionen

Der LokSound micro V4.0 Decoder besitzt vier Funktionsausgänge mit je 150mA Dauerstrom, die sich alle individuell mit einer Funktion belegen lassen. Zudem sind noch zwei unverstärkte Ausgänge mit Logikpegel vorhanden. Es stehen alle wichtigen Lichtfunktionen wie Blinklicht, Blitzer, Wechselblinker, Feuerbüchsensimulation usw. zur Verfügung. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Selbstverständlich beherrscht der Decoder das automatische An- und Abdücken beim Entkuppeln für Roco®, Krois® und Telex®-Kupplungen und bietet nun auch eine Fernlichtfunktion an. Der „LED Modus“ sorgt für korrekt Lichteffekte beim Einsatz von LEDs.

Betriebssicherheit

An den LokSound micro V4.0 können Sie wie an alle anderen ESU Decoder der 4. Generation auf Wunsch ein Powerpack anschließen (ESU Art.Nr. 54670). Dieser Energiespeicher versorgt den Decoder mit Energie, wenn aufgrund verschmutzter Schienen die Stromaufnahme nicht optimal ist.

RailComPlus®

Eine besonders wichtige Funktion ist die integrierte RailComPlus® Funktion. Damit melden sich Ihre Loks an einer geeigneten Digitalzentrale vollautomatisch und blitzschnell an und erhalten bei Bedarf eine neue Adresse. Vergessen Sie das mühsame Eintippen und Programmieren!

Schutz

Selbstverständlich sind alle Funktionsausgänge sowie der Motorausgang gegen Überlastung geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben!

Zukunft eingebaut

LokSound Decoder sind firmwareupdate-fähig. Das bedeutet, dass die interne Software des Decoders bei Bedarf durch neue Versionen ersetzt werden kann. Dazu benötigen Sie nur den ESU LokProgrammer und einen PC.

Geräuschvielfalt

ESU als Markt- und Technologieführer im Soundbereich nimmt Ihre Ansprüche an den Klang sehr ernst. Für den LokSound V4.0 Decoder sind bereits jetzt über 200 verschiedene Geräuschvarianten erhältlich. ESU baut diese Geräuschbibliothek ständig weiter aus und bietet Ihnen alle Geräusche auf unserer Homepage zum Download an. Selbstverständlich kostenlos.
