Mit allen ab Dezember 2008 produzierten und ab Werk ausglieferten ECoS 50000 sowie ECoSBoost 50010 wird ein neues, verbessertes Netzteil mitgeliefert. Ebenso erhalten alle ECOS 50200 bzw. ESU Navigator Systeme dieses Netzteil.

Auf vielfachen Wunsch können Sie nun die Ausgangsspannung (und damit die Schienenspannung) mithilfe eines Einstellreglers selbst einstellen.

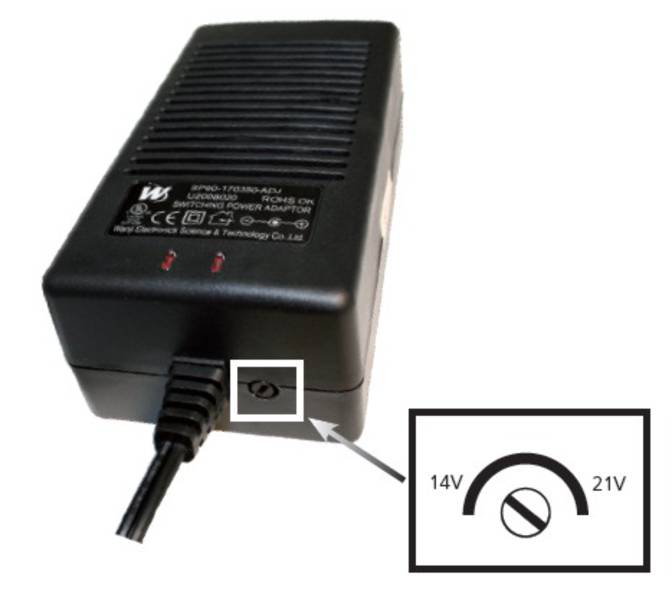

Hierzu befindet sich an der Vorderseite des Netzteils eine kleine, runde Öffnung, in welche Sie mit Hilfe eines kleinen Schraubendrehners die Spannung einstellen können:

• Linksanschlag: ca. 14,5V Spannung

• Rechtsanschlag: ca. 21,5V Spannung

Sinnvolle Spannungswerte

Abhängig von der Spurweite sind folgende Einstellungen empfehlenswert:

• Spur N: 15V - 16V

• Spur H0 Zweileiter (DCC): 16V - 18V

• Spur H0 Dreileiter: 18V - 20V

• Spur 1: 18V - 21V

• Spur G: 20V - 21V

Strommonitor

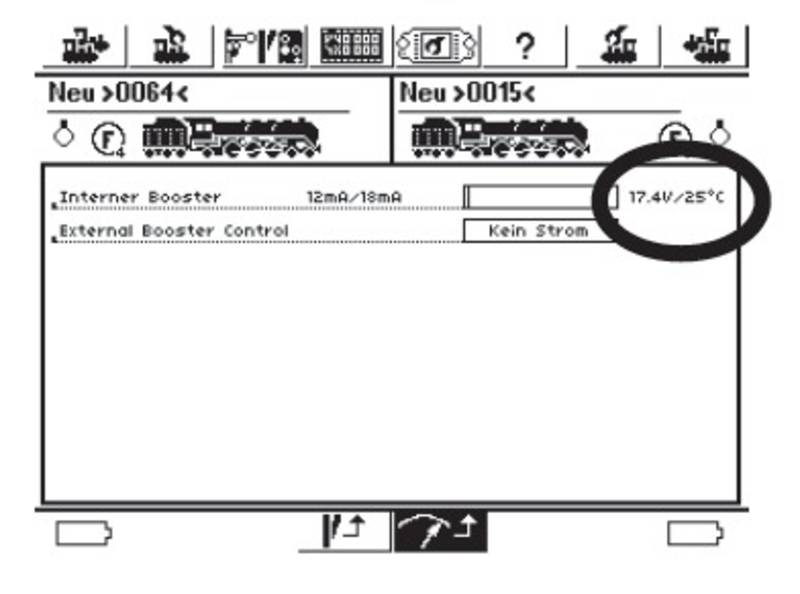

Der in die ECoS eingebaute Strommonitor zeigt Ihnen die jeweilige Ausgangspannung an. Mit seiner Hilfe können Sie die gewünschte Spannung genau bestimmen. Wir empfehlen folgende Vorgehensweise:

• Schließen Sie das Netzteil an die ECoS an (die Spannungseinstellung ist hierbei unerheblich).

• Starten Sie Ihre ECoS

• Öffnen Sie den Strommonitor

• Drehen Sie langsam am Einstellregler, bis die gewünschte Spannung angezeigt wird.

Ist Ihre Anlage in mehrere Abschnitte aufgeteilt, die von je einem ECoSBoost versorgt werden, müssen Sie darauf achten, dass die Schienenspannung jedes Abschnitts identisch ist. Andernfalls könnte es zu Problemen beim Überfahren der Trennstellen kommen.
